TJSS T46 / 50 EF

Für Türen, die im Normalbetrieb immer offen stehen, im Brandfall aber automatisch schliessen müssen, bietet der T46/T50 EF eine stabile und dauerhafte Lösung: Der integrierte Haftmagnet erlaubt auch regelmässiges manuelles Zudrücken, ohne dass das System Schaden nimmt. Der Arretierwinkel ist frei definierbar von 80-135°

Prospekt T-46 /50 EF
Überblick Brandschutzprodukte

Anfrage

Produktmerkmale

Keine elektrischen Verbindungskabel auf die Türe nötig
Einfache Montage durch Verwendung von Standard-Türschliessern
Hohe Belastbarkeit und lange Lebensdauer
Top Preis-/Leistungsverhältnis
Unterbrechertaste am Haftmagnet

Verwendung: Krankenhäuser, Altersheime, Behindertenheime, Industriegebäude und öffentliche Gebäude.

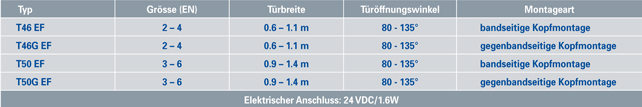

Spezifikationen

Funktionsweise

Er ist konzipiert für den Einsatz an Türen, welche im Normalbetrieb geöffnet und via Feststellvorrichtung arretiert sein müssen. Im Brandfall garantiert ein Haftmagnet ein sicheres Schliessen. Die Konstruktion besteht aus Grundplatte, Schliesser und Haftmagnet. Beim erstmaligen Spannen dockt der Magnetarm am Elektro-Haftmagnet an und aktiviert so die Feststellung. Im Brandfall wird der Haftmagnet stromlos, der Magnetarm löst sich und die Türe wird automatisch geschlossen. Der gewünschte Feststellwinkel kann mit der Kupplung am Magnetarm stufenlos von 80 - 135° eingestellt werden.

1. Spannen

Beim erstmaligen Öffnen wird der Türschliesser gespannt (mitgedreht) bis der Magnetarm am Haftmagnet anschlägt. Der gewünschte Feststellwinkel der Türe wird an der Kupplung am Magnetarm eingestellt.

2. Normalbetrieb

Im Normalbetrieb bleibt die Türe offen in arretiertem Zustand, im eingestellten Feststellwinkel. Soll die Türe ausnahmsweise geschlossen sein, kann die Türe einfach von Hand zugezogen werden. Danach muss der Türschliesser wieder neu gespannt werden (Schritt 1 wiederholen), um die Alarmfunktion zu gewährleisten.

3. Alarm

Der Elektro-Haftmagnet wird stromlos sobald Alarm ausgelöst wird. Der Magnetarm dreht sich und schliesst die Türe sicher zu.

Massbild

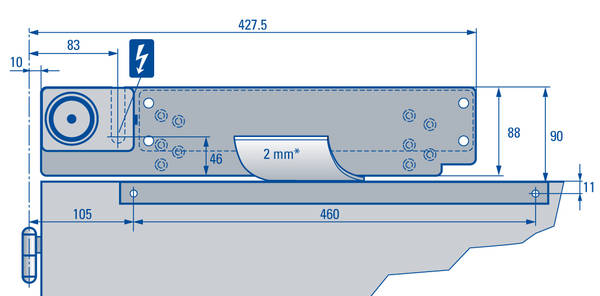

T46 EF/T50 EF (bandseitige Kopfmontage)

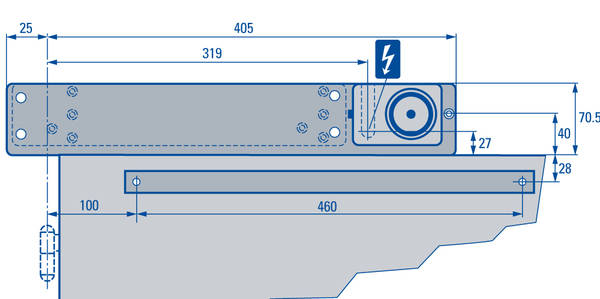

T46G EF/T50G EF (gegenbandseitige Kopfmontage)
