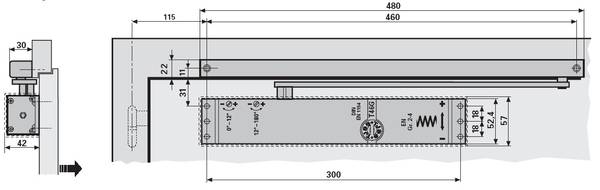

Montaje normal a ambos lados – Cierre para puertas T46

Ángulo de apertura 180°
Cinta a la derecha: montar simétricamente (espejo)

 Instrucciones de montaje T46

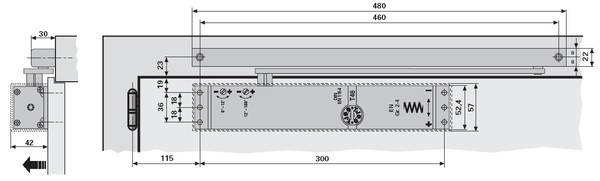

Montaje sobre cabeza en el lado opuesto a la cinta - Cierre para puertas T46

Ángulo de apertura aprox. 140°
Cinta a la izquierda: montar simétricamente (espejo)

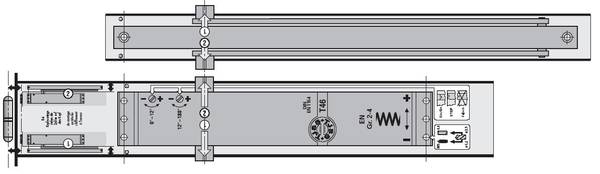

Plantilla de montaje T46

(impresa en negro)

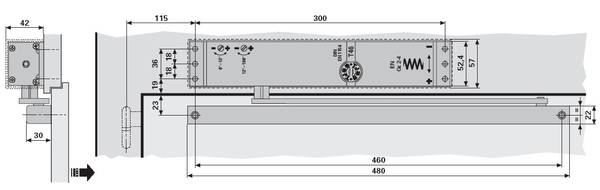

Montaje sobre cabeza lado cinta - Cierre para puertas T46G

Aplicación: falta de sitio detrás de la puerta / ángulo de apertura 180°
Cinta a la derecha: montar simétricamente (espejo)

 Notice de montage T46G

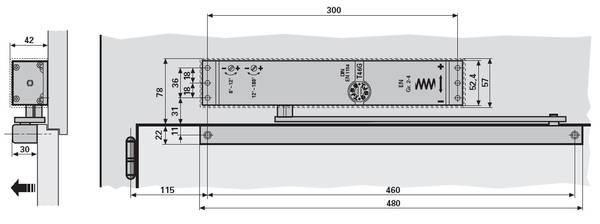

Montaje sobre la hoja de la puerta en el lado opuesto a la cinta - Cierre para puertas T46G

Aplicación: falta de sitio encima de la puerta / ángulo de apertura aprox. 110°
Cinta a la izquierda: montar simétricamente (espejo)

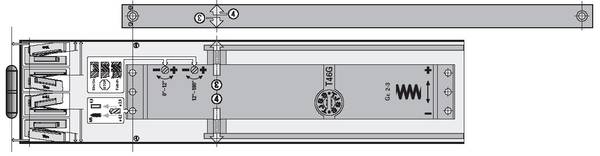

Plantilla de montaje T46G

(impresa en azul)
